软磁合金
材料介绍：金属软磁功能材料，主要应用于电声器件、电机、传感器、精密仪表、测量设备等功能零部件。
元素成分：
|
Model |
C |
Si |
Mn |
Cr |
Co |
Ni |
V |
Mo |
Fe |
|
430L |
≤0.05 |
≤0.75 |
≤1 |
17±2 |
- |
≤0.6 |
- |
|
Bal. |
|
FeNi50 |
≤0.05 |
≤1 |
≤1 |
- |
- |
50±2 |
- |
|
Bal. |
|
FeCo50 |
≤0.05 |
≤0.3 |
≤1 |
≤0.2 |
50±2 |
≤0.5 |
- |
|
Bal. |
|
FeCo49V2 |
≤0.05 |
≤0.3 |
≤1 |
≤0.2 |
49±2 |
≤0.5 |
2±0.5 |
|
Bal. |
|
FeSi3 |
≤0.05 |
≤1 |
≤1 |
17±1 |
- |
- |
- |
|
Bal. |
|
MH-MGCO |
≤0.05 |
≤0.1 |
≤1 |
17±2 |
- |
- |
- |
2±0.5 |
Bal. |
物理性能：
|
性能 |
单位 |
430L |
FeNi50 |
FeCo50 |
FeCo49V2 |
FeSi3 |
MH-MGCO |
|
密度 ρ |
g/cm3 |
>7.60 |
>7.80 |
>8.00 |
>7.80 |
>7.60 |
>7.60 |
|
硬度 HV |
kgf/mm² |
130 |
105 |
210 |
200 |
210 |
140 |
|
抗拉强度 Rm |
MPa |
350 |
450 |
300 |
380 |
460 |
480 |
|
屈服强度 Rp0.2 |
MPa |
200 |
150 |
200 |
220 |
290 |
310 |
|
延伸率 A10 |
% |
20 |
32 |
2 |
3.5 |
28 |
30 |
|
矫顽力 Hc |
A/m |
180.0 |
12.0 |
80.0 |
125.0 |
35.0 |
140 |
|
剩磁 Br |
T |
0.50 |
0.99 |
1.09 |
1.25 |
1.20 |
0.66 |
|
饱和磁感应强度 Bs |
T |
1.31 |
1.40 |
2.27 |
1.99 |
1.60 |
1.35 |
|
最大磁导率 μmax |
|
1200 |
34000 |
6400 |
4800 |
45000 |
1900 |
金相
软磁材料特性对比
|
牌号 |
最大磁导率μmax |
饱和磁感应强度 Bs |
加工性能 |
成本 |
耐腐蚀 |
|
430L |
低 |
中 |
好 |
低 |
中 |
|
FeNi50 |
高 |
中 |
好 |
中 |
中 |
|
FeCo50 |
中 |
高 |
差 |
高 |
差 |
|
FeCo49V2 |
中 |
高 |
中 |
高 |
差 |
|
FeSi3 |
高 |
中 |
好 |
低 |
差 |

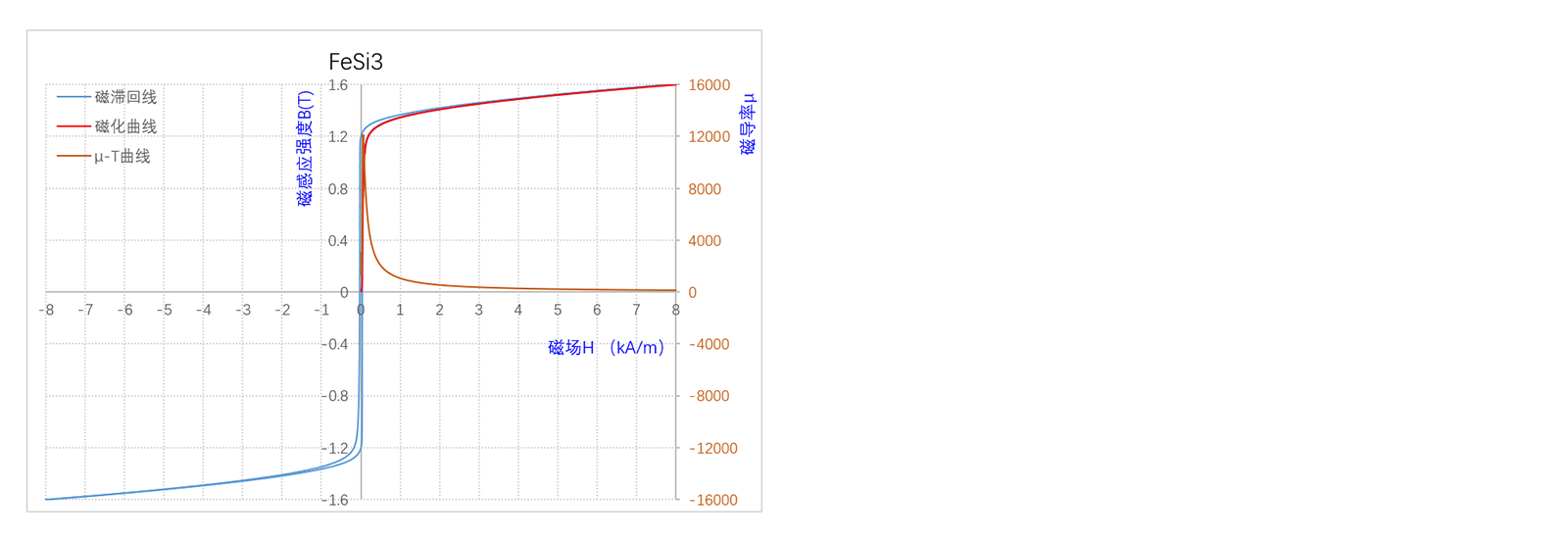

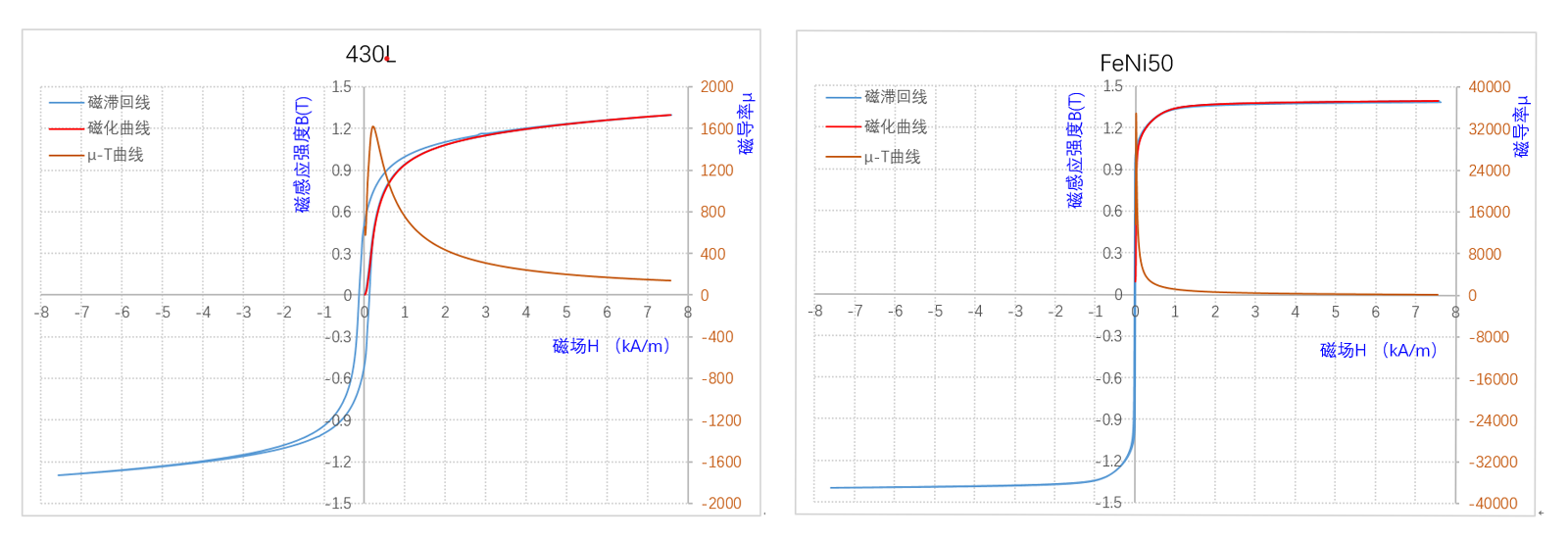

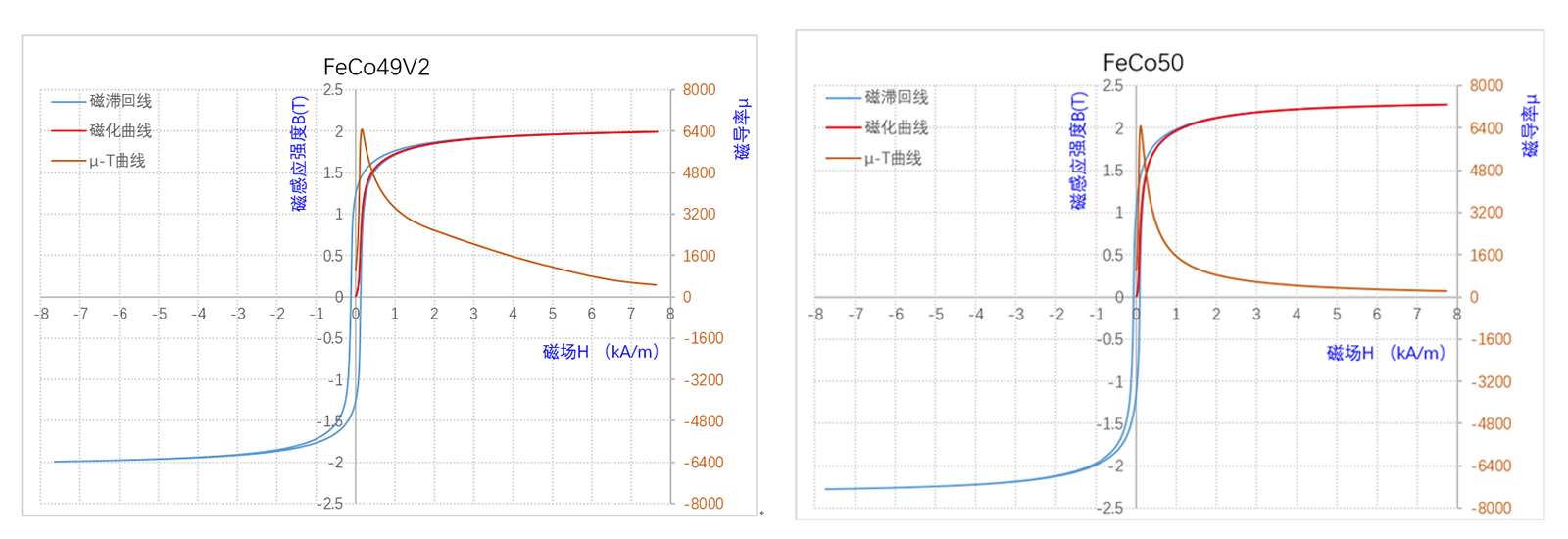

磁滞回线
